新建商業服務業設施項目(中南科研設計中心)位于武漢市漢陽區四新大道與漢城路交叉口東南角。該項目地下室頂板有12根獨立雨棚柱，澆筑期間活荷載變化較大，需加設支撐，避免出現因荷載過大而造成梁板開裂的問題。

項目部技術人員通過對地下室頂板回頂體系的研究，結合需要支撐點位于后澆帶邊的現場施工條件，如果使用傳統垂直支撐需要設置三層支撐柱的實際工況，研制出一種人字形鋼支撐結構作為回頂體系，具有承載力強、節省人工投入、降低內架搭設成本等優點，為實際施工帶來了諸多便利。

該技術主要工藝原理如下：

01?采用人字形鋼支撐結構，鋼支撐構件呈“人”字型布置，作為地下室頂板上雨棚柱的臨時回頂。

02?人字形鋼支撐結構由兩部分組成：600*14方鋼(第一撐柱)與HW300*300*10*15型鋼(第二撐柱)組成。

03?第一撐柱和第二撐柱的下端作為支撐點，而第一撐柱的上端作為托起點，此時兩個支撐點將受力向托起點的兩側分散，避免支撐面的受力較為集中。

04?人字形鋼支撐結構荷載傳遞路徑為：地下室頂板上部荷載→人字形鋼支撐→地下一層底板。

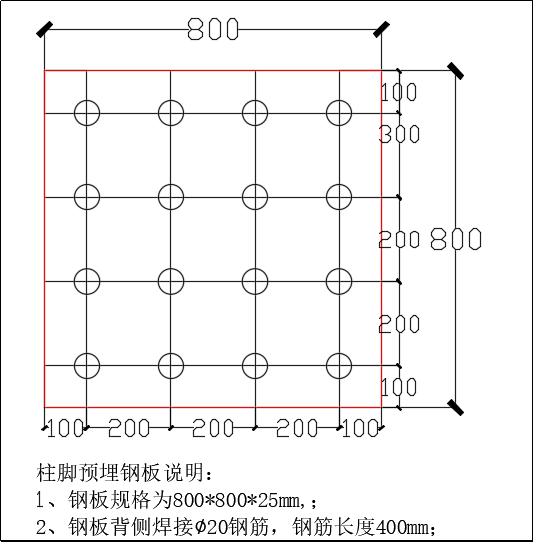

|柱腳預埋件節點示意圖

|撐柱柱頂連接示意圖

上述人字撐材料為項目副樓東側拆除懸挑鋼平臺的鋼構件進行回收利用。施工時支撐系統搭拆快捷，節省了人工、鋼管扣件及架體租賃費用，有效縮短了工期。該支撐系統具有整體剛度大、穩定性好、節點牢固的特點，無論是安裝、拆除都十分方便，靈活性較強，極大程度地保證了現場的施工安全。且待結構完成后，人字撐支撐材料可拆卸回收周轉利用，創造了良好的環保、經濟和社會效益。

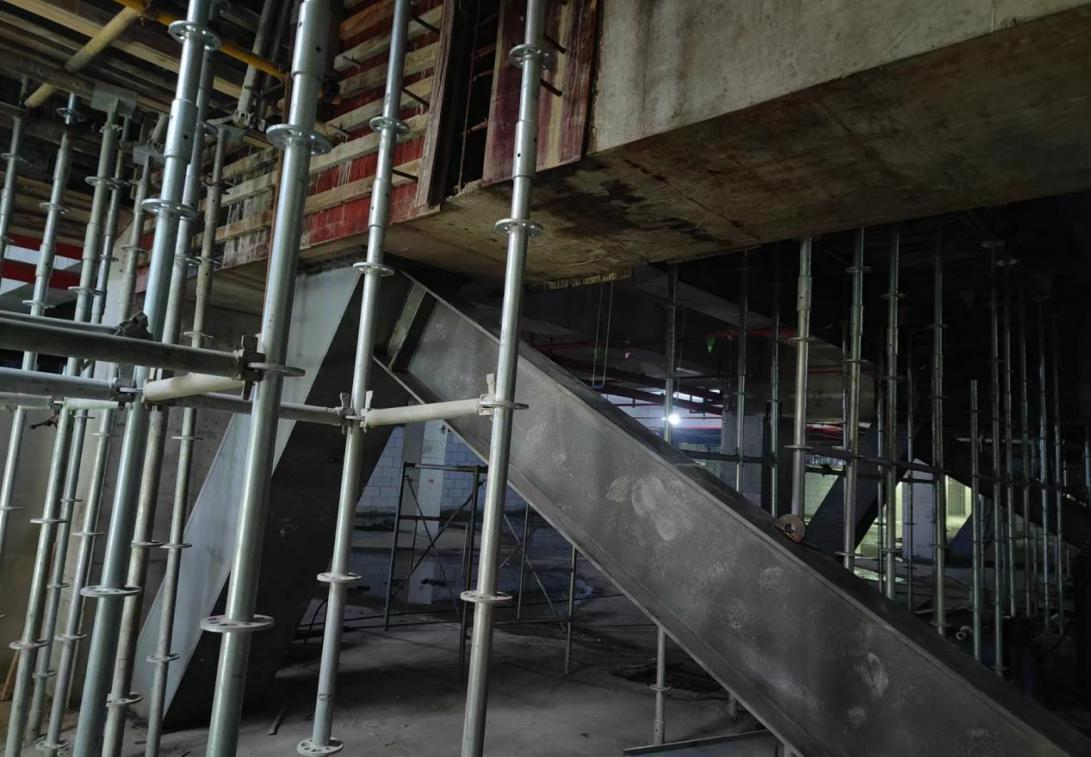

|現場完工照片

根據后續質量檢測及監測資料顯示，本工程自正式開工直至雨棚柱施工完成，通過采用地下室頂板人字形鋼支撐結構施工技術，確保了獨立雨棚柱施工的正常順利進行。

雨棚柱澆筑施工中，項目在回頂支撐關鍵部位布設位移監測點，保證監測區域全覆蓋。檢測結果顯示，變形量符合設計及施工方案要求，地下室頂板始終處于安全穩定狀態。
